2007/03/13　アンカーボルトの設置

基礎アンカーボルト断面図
基礎アンカーボルト断面図		 左図のように基礎の上に、土台を敷くのですが、土台と基礎を緊結するのにアンカーボルトが必要です。
そのために立ち上がり部のコンクリートを打つ前に、鉄筋に結束してアンカーボルトを入れます。

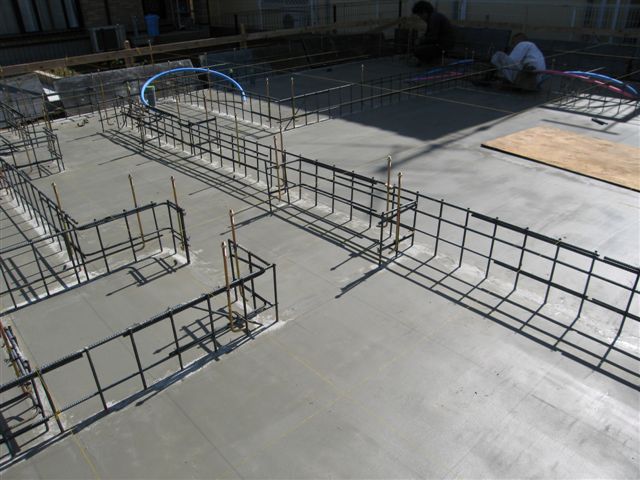

アンカーボルトの設置全景
アンカーボルトの設置全景		 住宅金融公庫の木造住宅工事仕様書とJIO（日本住宅保証検査機構）の仕様から、2階建てにおいては、2.7ｍ以内にアンカーボルトを設置する規定がありますので、それに基づいて入れています。他にも規定がありますが、長くなるので省きます。
アンカーボルトの設置拡大図
アンカーボルトの設置拡大図		 正確な位置でアンカーボルトの設置を行うために、糸（黄色）を張って、それから測って設置しています。
次回は、立ち上がりコンクリート打設と基礎完了です。
